全國首條！智控公司助力太原地鐵2號線建成基于云平臺的全自動運行線路
發布時間：2020-12-26
12月26日，太原軌道交通2號線一期正式開通初期運營，這是山西省太原市建成的首條地鐵線路，也是國內首條基于云平臺的全自動運行（FAO）地鐵線路。北京城建智控科技有限公司作為該線路云平臺系統的集成商，提供了優秀的“城軌云”解決方案，這也是全國首個承載全自動運行系統的云計算平臺，通過構建軌道交通的數字信息共享平臺、實現資源共享和大數據應用、實現多系統協同控制，提高了運營效率和運營服務水平，實現了智慧地鐵，得到了業主方的高度肯定。此條線路的開通標志著智控公司在城軌云建設領域處于行業領先地位。
項目簡介

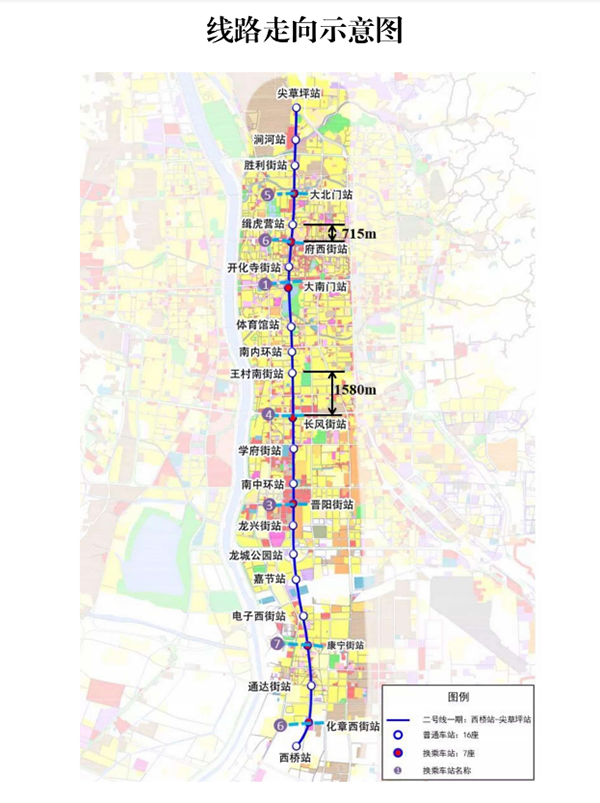

太原軌道交通2號線是太原市首條地鐵線路，于2016年3月全面開工。2號線一期工程南起西橋站，北至尖草坪站，線路全長23.65公里，設車站23座，車輛段與綜合維修基地1座，控制中心1座，培訓中心1座。作為我國首條基于云平臺的自主化全自動運行系統的線路，該項目采用信號自動監控系統（ATS）與綜合監控系統（ISCS）深度融合集成技術，并支持GoA4級的CBTC功能擴充及多重故障處理的保障技術。
云平臺架構先進
由智控公司為太原2號線“量身定制”的城軌云平臺是太原軌道交通2號線一期工程建設的亮點之一。該城軌云平臺系統由安全生產網、內部管理網、外部服務網等組成，為2號線各業務系統提供了統一的基礎平臺。通過采用云計算、云存儲、云網絡、云安全等技術，將IDCS、AFC等運營生產系統，將運營管理、維修管理、建設管理、資產管理等企業管理系統，將互聯網售票、CCTV、企業門戶網站等乘客服務系統統一納入一個綜合數據信息云平臺之內，為這些應用系統提供IaaS服務，同時可分階段、分系統為各應用系統提供SaaS服務。當太原市軌道交通線網規模、數據中心發展到一定階段，積累大量結構化和非結構化數據，可通過大數據分析的數據共享平臺，在PaaS平臺進行數據挖掘服務。
在10月26日召開的2號線一期工程城軌云平臺系統工程專家評審會上，經過認真審議，專家組認為：太原地鐵2號線一期工程城軌云平臺系統架構先進合理，承載業務全面，安全措施有力，滿足工程需求；云平臺系統功能完善，符合設計要求，完全達到目標性能，評定合格，具備上線開通運行條件。11月11日，城軌云平臺系統作為單位工程完成整體驗收。
12月20日，中國城市軌道交通協會專家和學術委員會組織專家委員赴太原開展“基于云平臺的自主化全自動運行系統”調研活動。經過實地調研，專家們指出，太原軌道交通2號線一期工程是國內首條承載于云平臺的全自動運行線路，是《智慧城軌發展綱要》的重要實踐。
六大創新點
1．采用先進的云技術
太原軌道交通2號線云平臺基于OpenStack開放架構，在業務高可用性、高性能、高彈性、資源高效率等方面進行企業級優化，整合控制中心、災備中心、車輛段及車站的數據中心、服務器、存儲、網絡等物理設備之間相互孤立的資源，集成了計算、存儲、網絡、安全及管理能力，提供從基礎設施到地鐵行業應用的全生命周期管理功能，以及混合業務的交付管理和自動化部署能力。
2．采用全新的網絡技術
采用SDN的網絡技術，從而構建了開放可編程的網絡環境，在對底層各種網絡資源虛擬化的基礎上，實現對網絡的集中控制和管理。與采用嵌入式控制系統的傳統網絡相比，SDN將網絡設備控制能力集中至中央控制節點，通過網絡操作系統以軟件驅動的方式實現靈活、高度自動化的網絡控制和業務配置。
3．采用城軌大數據平臺技術
大數據平臺從軌道交通弱電專業系統中采集相關數據，如IDCS中的調度管理數據，ACC中的客流分類數據、AFC中的交易數據,ALM中的集中告警數據，PIS的乘客信息數據，CCTV視頻存儲數據等。城軌數據工廠對所采集的數據進行加工并進行標準化。
4．統一城軌云安全技術
本項目按照等保三級標準進行建設，以網絡安全等級保護為基礎，分級分類建立應用系統“橫向到邊、縱向到底”的安全保護措施。在網絡安全方面進行“一個中心，三重防護”的安全體系建設?！耙粋€中心” 指統一的安全管理中心，三重防護分別是指安全通信網絡、安全區域邊界和安全計算環境。
城軌云統一建立安全威脅發現與運營管理平臺，實現面向業務的主動化、智能化安全管理；結合大數據技術的持續安全運營。
5．多云統一管理
管理平臺作為多云及混合云管理的統一平臺，對用戶提供四個“統一”：統一云服務、統一云運營、統一云運維、統一云認證。管理平臺同時提供云安全管理，提供客戶化的云成本分析、云服務質量分析等功能，幫助客戶更好的管理多云及混合云。
6．具備良好的生態
太原軌道交通云平臺構建了良好生態，可以支持不同廠商的軟硬件，同時可以支持裸金屬服務器，可以提供通用的標準接口，以適應靈活多變的不同業務系統。
太原軌道交通2號線城軌云平臺系統是智控公司繼昆明軌道交通4號線云平臺系統后建設的又一重要項目，是積極拓展市場份額、持續打造“智慧城軌”的豐碩成果。項目建設期間，面對兩線作戰、兩場硬仗，智控人努力克服新冠疫情的影響及工期壓縮的挑戰，充分發揮“奮斗者”精神，以只爭朝夕的拼搏精神、專業的技術水平、先進的產品以及全面的服務推進項目進度，圓滿完成了項目的各個關鍵節點任務，展示了卓越的交付能力，為助力太原繪就智慧城軌交通精美畫卷揮灑了濃墨重彩的一筆。
未來，智控公司將積極總結云平臺系統工程建設經驗，不斷吸收云平臺先進技術理念，全面完善自有產品功能，以更好地承擔太原2號線一期工程云平臺后續運維工作，并助力更多城市打造智慧、安全、便捷的城市軌道交通，推動交通強國建設。
